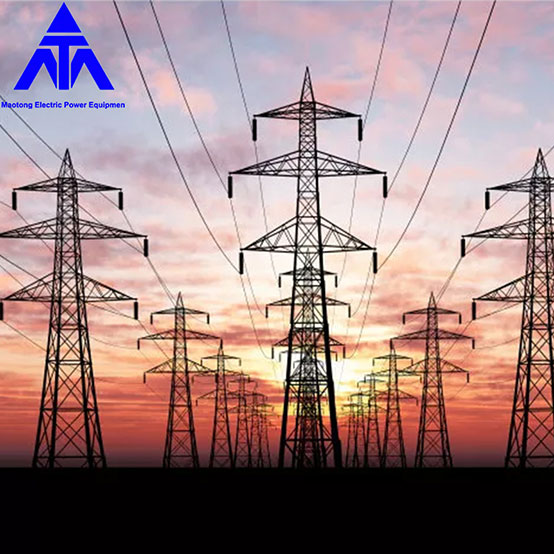

Стальная опора линии электропередач ареста падения 220КВ

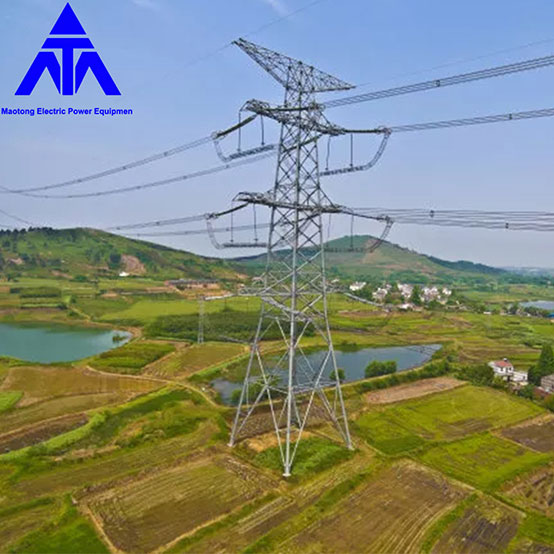

Стальная опора ЛЭП 220 кВ: решетчатая опора, состоящая из стальной трубы для основных частей и стальной трубы или профиля для других частей. Это опорная конструкция для воздушных линий электропередачи для поддержки проводников и молниеотводов. Сделайте провод на землю, наземные объекты в соответствии с требованиями к расстоянию и выдержит провод, линию молнии, собственную нагрузку и внешнюю нагрузку.

Основные характеристики стальной опоры линии электропередачи 220 кВ для защиты от падения

Стальная трубчатая конструкция опоры имеет относительные технические и экономические преимущества и подходит для опор ЛЭП, несущих большие нагрузки.

(1) Характеристики нагрузки

Элементы башни из стальных труб выдерживают небольшое давление ветра, большую жесткость на изгиб, простую конструкцию, четкую передачу усилия, могут в полной мере использовать характеристики подшипника материала, с одной стороны, могут уменьшить вес башни, уменьшить основную силу. ; С другой стороны, полезно повысить способность противостоять стихийным бедствиям в экстремальных условиях.

При условии выполнения расчетных требований по прочности и устойчивости ветровая нагрузка на корпус башни может быть значительно снижена за счет использования башни из стальных труб с относительно небольшим коэффициентом ветрового давления.

(2) Характеристики сечения

Поперечное сечение элементов стальных труб симметрично и изотропно. Материал равномерно распределен по периметру, жесткость сечения на изгиб большая. Когда площадь поперечного сечения стальной трубы и угловой стали одинакова, башня из стальной трубы не показывает своего преимущества.

Для гидравлических компонентов опоры трансмиссии, использующих меньшую площадь поперечного сечения и имеющих радиус g, механические характеристики материала стальной трубы могут быть полностью сбалансированы, требования к люфту, жесткости и устойчивости, особенно для структурной геометрии, размер большей, более длинной опорной стойки с большой нагрузкой. , преимущество в производительности стальных трубчатых полюсов очевидно.

(3) Структурное соединение

Что касается структурного соединения, основной материал стальной опоры линии электропередачи 220 кВ соединен с фланцевым или пересекающимся соединением, между наклонным материалом и основным материалом используется штепсельное соединение или пересекающееся соединение, основной материал из угловой стали. башня соединена внутри и снаружи, а остальные стержни в основном соединены соединительными пластинами и болтами.

Фланец из стальной трубы и соединительная конструкция вставной пластины башни относительно просты, при этом увеличивается объем работ по сварке, но уменьшается угол наклона стальных компонентов, например, на несущую способность конструкции при эксцентричных неблагоприятных воздействиях, и в то же время улучшается соединение. узел жесткости и плотности, может помочь повысить общую жесткость конструкции и устойчивость, а также способность противостоять динамической нагрузке вибрации ветра.
