66кв 120кв 220кв оцинкованная электроэнергетическая башня с возможностью горячей замены

Введение в энергетическую башню:

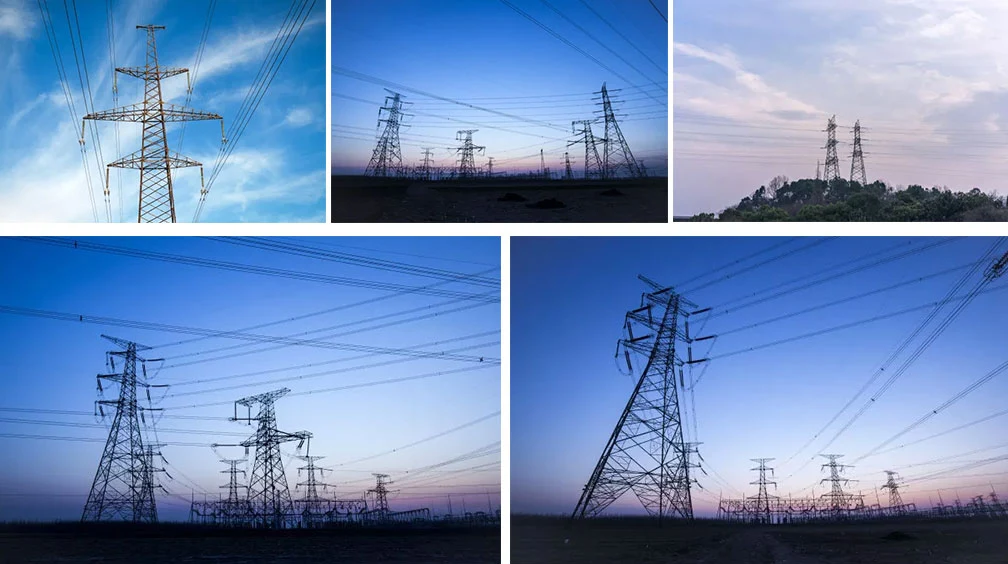

Электробашня представляет собой башенную конструкцию трапециевидной или треугольной формы высотой 25-40 метров. Это стальная рамная конструкция. Электрические башни в основном строятся вблизи электростанций и распределительных станций на местах. Они являются важными объектами в энергетическом секторе, могут располагаться над линиями электропередачи и играют роль защиты и поддержки. Проектирование, производство, монтаж, техническое обслуживание и проверка качества электроэнергетической башни являются важными гарантиями эксплуатации и развития современной энергосистемы.

Классификация башни:

1. Опора высоковольтной линии разделена на касательную и натяжную опоры. Угловая башня — это своего рода натяжная башня, а катетерная башня — это своего рода касательная башня.

2. Как и касательная опора, изолятор представляет собой вертикальную подвесную опору, натяжную опору и горизонтальный изолятор, который используется для предотвращения падения петлевой опоры, поворота линии и т. д.

3. Напряжение зависит от количества изоляторов, 1-2 шт: 10кВ, 3-5 шт, 35кВ, 7 шт 110кВ, 14-16 шт 220кВ, 28 шт 500кВ. Если вы видите больше, вам не нужно их считать. Вы можете примерно увидеть длину.
Он делится на:

4. Пять типов винных чашек: кошачья голова, верхний тип, сухой тип и бочковой тип.

5. В зависимости от назначения его можно разделить на натяжную башню, касательную башню, угловую башню, транспозиционную башню (замена башни положения фазы проводника), клеммную башню и перекрестную башню.

Требования к электроэнергетической башне с горячей оцинковкой 66кв, 120кв, 220кв:

Размер и пролет опоры должны соответствовать требованиям схемы: между проводником и землей, зданиями, деревьями, железными дорогами, автомагистралями, реками и другими воздушными линиями, между проводником и проводником, между проводником и молниеотводом должно сохраняться необходимое небольшое безопасное расстояние. Защитный угол молниеотвода к проводнику и небольшое горизонтальное расстояние между двумя молниеотводами при использовании двойных молниеотводов должны соответствовать соответствующим нормам.

Нагрузка:

Башня линии электропередачи в основном выдерживает ветровую, ледовую нагрузку, натяжение линии, постоянную нагрузку, вес персонала и инструментов во время установки или обслуживания, а также нагрузку на ломаную линию и сейсмические воздействия. При проектировании должно быть учтено разумное сочетание этих нагрузок в различных метеорологических условиях. Собственная нагрузка включает в себя вес опоры, линии, арматуры, изолятора, угловую равнодействующую силу линии и несбалансированное натяжение вдоль линии. В разных странах действуют разные правила разрывной нагрузки в зависимости от количества оборванных проводов (как правило, исключающих одновременный разрыв проводников и молниеотводов), величины разрывного напряжения и метеорологических условий во время разрыва.

Башня обычно упрощается до статического анализа. Для динамических нагрузок, таких как ветер, ломаная линия и землетрясение, динамическое воздействие обычно рассматривается путем умножения коэффициента вибрации ветра, коэффициента воздействия ломаной линии и коэффициента реакции сейсмической силы соответственно на основе статического анализа.
