Mao Tong является ведущим китайским производителем, поставщиком и экспортером оцинкованной стальной конструкции на 400 кВ для электрических подстанций. Qingdao Maotong ® Power Tower Co., Ltd. — это завод, занимающийся производством и установкой стальных мачт и различных стальных конструкций, таких как дымоходные башни, молниезащитные башни, анемометрические башни, учебные башни, технологические башни на крыше, однотрубные башни, бионические деревья, интегрированные базовые станции, башни связи, башни наблюдения, силовые башни, телебашни и т. д.

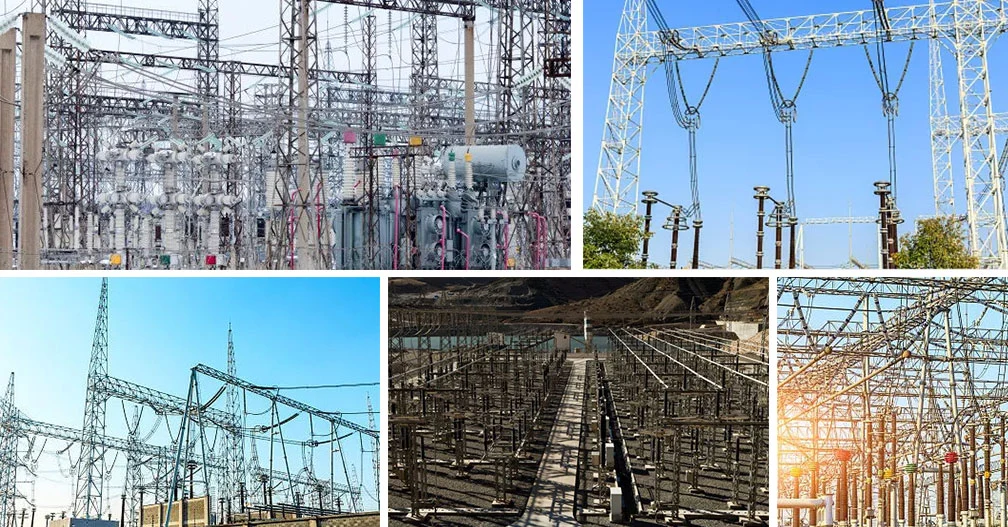

Архитектура подстанции – это подстанция

Подстанции и другие наружные провода, оборудование основной опорной конструкции общего наименования. Оно определяется в зависимости от уровня напряжения, масштаба, расположения оборудования, условий строительства и эксплуатации и местных климатических условий. В зависимости от природы электричества различные уровни напряжения требуют определенного расстояния между проводами, проводами, идущими к земле, и проводами, идущими к конструкциям. Поэтому структура подстанции характеризуется высокими колоннами и небольшими секциями, относящимися к конструкции большой гибкости. По типу классификации технологической планировки различают среднюю планировку, половинную планировку и высокую планировку. Полувысокая и высокая планировка в основном используются на подстанциях с высоким уровнем напряжения.

В настоящее время тяговые подстанции электрифицированной железной дороги имеют среднюю планировку. С точки зрения классификации назначения конструкция делится на проволочный каркас, каркас шины, центральную дверную коробку, угловую раму, комбинированную раму трансформатора, одностержневой кронштейн для оборудования и т. д. С точки зрения классификации внешнего вида архитектуры обычно используемыми формами архитектуры являются архитектура входа/выхода типа AH, архитектура типа AP с опорой молниеотвода на входе/выходе, архитектура типа AP, A? Типовая архитектура, архитектура P-типа, угловая архитектура, архитектура большой формы, с линией втягивания и выхода из конструкции. С точки зрения нагрузки на архитектуру, существует три типа архитектуры: промежуточная архитектура, терминальная архитектура и архитектура с вытяжкой.

Форма компоновки и форма архитектуры определяются уровнем напряжения, расположением проводов и оборудования подстанции. Материал, используемый в архитектуре, связан с нагрузкой, которую несет сама архитектура. Уровень напряжения подстанции высокий, нагрузка на саму архитектуру велика, уровень напряжения низкий, а нагрузка на саму архитектуру мала. Архитектура различных материалов имеет свои преимущества и недостатки, а также сферу применения.

Молниезащитное оборудование для подстанции

Подстанция также оснащена молниезащитным оборудованием, в основном молниеотводами и разрядниками. Громоотводы предназначены для предотвращения поражения подстанции прямой молнией, которая разрядит молнию в себя и приведет ток молнии в землю. Когда гром падает на линию возле подстанции, грозовая волна проникнет в подстанцию ​​по проводу и создаст перенапряжение. Кроме того, срабатывание автоматического выключателя также может стать причиной перенапряжения. Функция разрядника заключается в автоматическом разряде на землю для снижения напряжения, когда перенапряжение превышает определенный предел. После разряда оборудование автоматически гасит дугу, чтобы обеспечить нормальную работу системы. В настоящее время наиболее часто используемым разрядником является оксид цинка.
