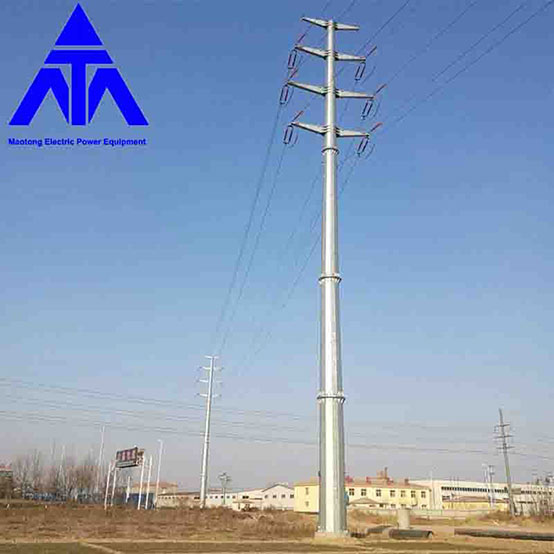

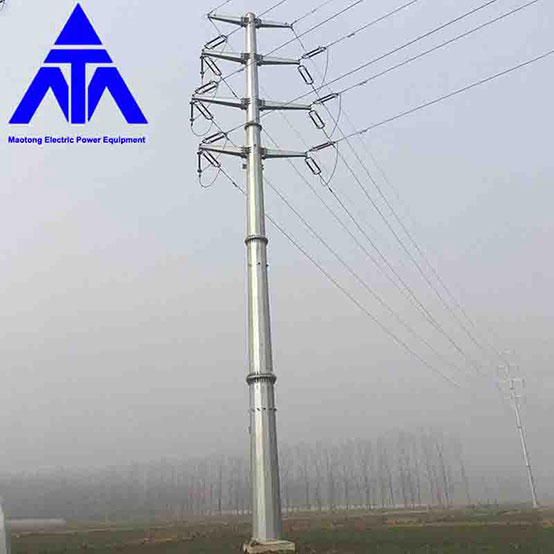

Конструкция башниявляется важной частью проектирования воздушных линий электропередачи, которая напрямую влияет на безопасную эксплуатацию и стоимость линий электропередачи. По статистике, стоимость опор и опор составляет 37% стоимости строительства ЛЭП. В проекте линии электропередачи доля прямых опор и опор в общем количестве опор и опор обычно достигает 80%, что оказывает большое влияние на стоимость проекта, и чем длиннее линия, тем более очевидно влияние. Поэтому, согласно положениям Технологии проектирования стальных трубных опор ВЛ, проектирование должно быть максимально технологичным и экономически обоснованным с учетом обеспечения качества, безопасности и применимости.

Основными факторами, влияющими на экономические показатели башни, являются метеорологические условия, условия эксплуатации, максимальная номинальная высота и тип башни.
2. Выбор метеорологических условий

Расчетные метеорологические условия Проекта являются типичными метеорологическими условиями провинции Гуандун, а именно: максимальная скорость ветра 25 м/с, максимальное расчетное обледенение 15 мм, минимальная температура - 10°С, максимальная температура 40°С. .

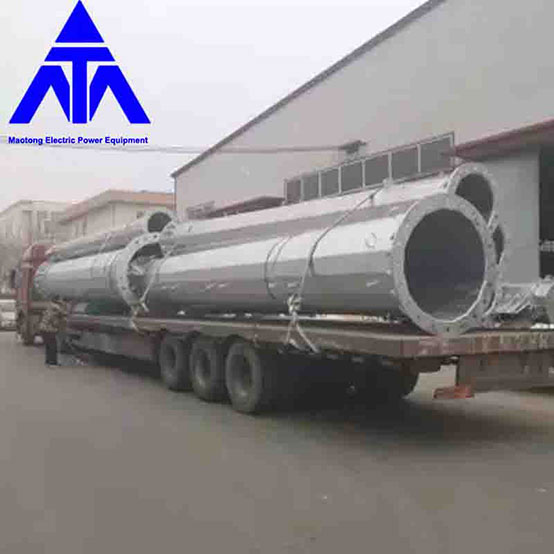

3 Определение условий эксплуатации опоры из стальной трубы
3.1 Определение модели и максимального рабочего напряжения проводника и заземлителя

В соответствии с предварительным рассмотрением проекта и документами об утверждении Проекта, проводник, выбранный для Проекта, представляет собой алюминиевую жилу со стальным сердечником LGJX-240/30 (технический стандарт GB1179-83), с расчетным коэффициентом запаса прочности k=5 и максимальным рабочим напряжением 52,06 Н. /мм2. Один молниеотвод представляет собой стальную прядь GJX-50, покрытую сплавом редкоземельных элементов с покрытием из 5% алюминия и цинка, с коэффициентом безопасности k=8 и максимальным рабочим напряжением 147 Н/мм2, а другой - молниеотвод из композитного оптического волокна OPGW.

                            Добавить и проконсультироваться

3.2 Определение пролета

Учитывая, что проект представляет собой городскую линию с ровной местностью, горизонтальный пролет и вертикальный пролет различных мест расположения опор не являются дисперсионными, поэтому пролет, используемый в конструкции опор из стальных труб, определяется как: горизонтальный пролет 180 м, вертикальный пролет составляет 200 м, а репрезентативный пролет составляет 200 м.

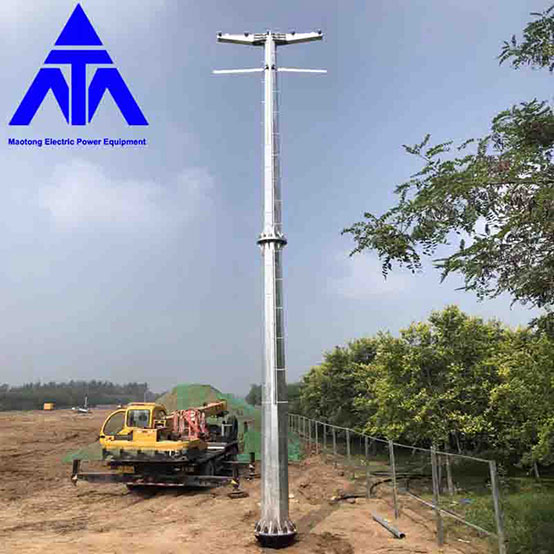

4 Определение максимальной высоты вызова

Линия возведена по цветочному поясу градостроительства. Цветочная лента используется для озеленения деревьев, линий связи и слаботочных линий. В то же время в угоду городской красоте максимальная номинальная высота установлена ​​слишком маленькой, что, несомненно, ограничит использование опор из стальных труб. Однако, если максимальная номинальная высота установлена ​​слишком большой, индекс материала всей башни соответственно увеличится. Путем пробного расчета номинальная высота опоры из стальной трубы определяется как: номинальная высота натяжного уголка составляет 18 м, а номинальная высота прямого участка составляет 19-20 м, исходя из того, что индекс единого фундамента башни существенно не увеличится.

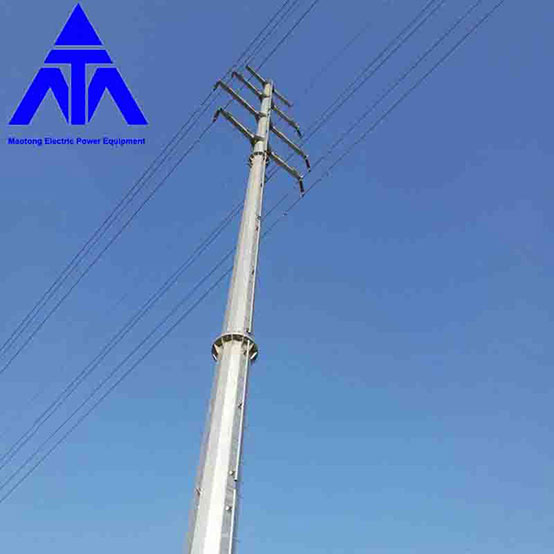

Кроме того, учитывая фактический пролет, в городских районах, в условиях пересечения и равнинной местности, максимальная номинальная высота 20 м может достигать 200 м, поэтому целесообразно выбрать 20 м в качестве максимальной номинальной высотыстолб из стальной трубы.
