Структура трансформаторной электропередающей подстанции 220 кВ

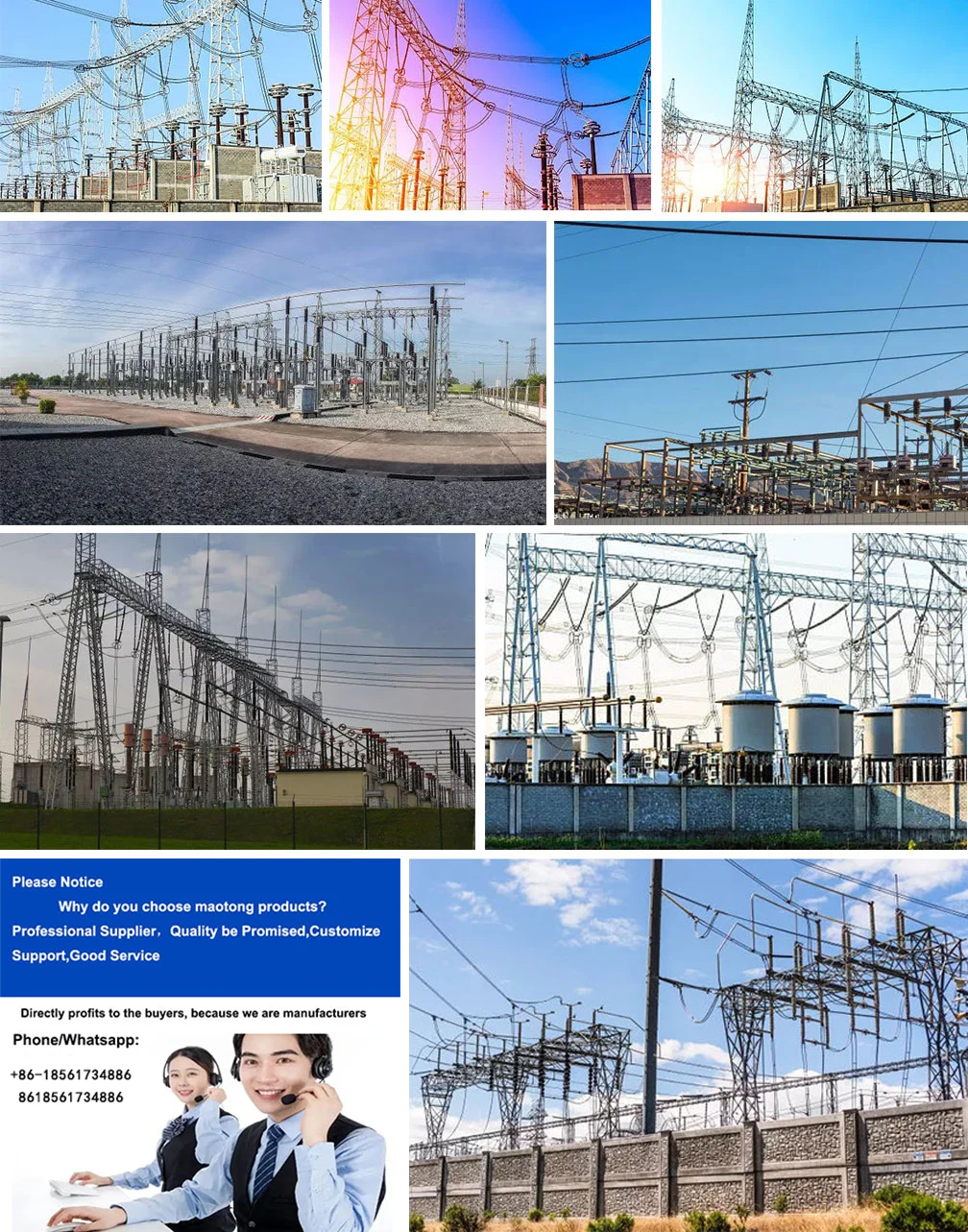

Высококачественную трансформаторную подстанцию ​​электропередачи 220 кВ предлагает китайский производитель Mao Tong. Купите Трансформаторную электропередающую подстанцию ​​220 кВ высокого качества напрямую по низкой цене. Профессиональная передающая электрическая подстанция Maotong®. Кратко описаны классификация и характеристики подстанций. В электросетях без подстанций не обойтись. Подстанция — это объект на стыке линий электрической сети для изменения напряжения, обмена мощностью, сбора и распределения электрической энергии.


Если разделить подстанцию ​​в соответствии с ее расположением, подстанцию ​​обычно можно разделить на наружную подстанцию, внутреннюю подстанцию ​​и подземную подстанцию. По расположению главных трансформаторов и главного высоковольтного электрооборудования закрытые подстанции подразделяются на полнозакрытые и полузакрытые. Открытая подстанция, главный трансформатор и основное высоковольтное электрооборудование располагаются на открытом воздухе.

Такое расположение занимает большую площадь, а электрические устройства и здания могут полностью соответствовать требованиям различных типов расстояний, таких как расстояние электробезопасности, противопожарное расстояние и т. д., что удобно для эксплуатации, технического обслуживания и капитального ремонта. Подходит для строительства в пригородной или сельской местности.

Вся внутренняя подстанция, главный трансформатор и все электрооборудование высокого и низкого напряжения расположены внутри помещения. Этот тип подстанции уменьшает общую площадь здания, но предъявляет повышенные требования к внутренней планировке здания. Он имеет компактные характеристики, большую разницу высот и разную высоту этажа, что позволяет легко удовлетворить потребности окружающего ландшафта. Подходит для городских густонаселенных районов или расположенных в прибрежных зонах, соленых озерах, химических заводах и других районах с высоким уровнем загрязнения воздуха.

Половина закрытых подстанций, главный трансформатор или главное расположение электрооборудования высокого напряжения на открытом воздухе, внутренняя станция были объединены с целью экономии площади, красивой гармонии с окружающей средой, условий эксплуатации оборудования и трансформаторной подстанции наружного типа, преимуществ относительно низкой стоимости в экономике относительно развитых небольших городов, а также необходимости полного учета окружающей среды и координации экономических и технических показателей регионального строительства.



Подземные подстанции делятся на полностью подземные и полуподземные подстанции. Главное здание всей подземной подстанции построено под землей, а главный трансформатор и другое основное электрооборудование установлены в подземном здании.

На земле построено лишь небольшое количество зданий, таких как вентиляционные отверстия и оборудование подстанции, входы и выходы для персонала, а также охлаждающее оборудование и главная диспетчерская большого главного трансформатора, которые могут быть расположены на земле. Полуподземные подстанции представляют собой в основном подземные здания, а главные трансформаторы или другое основное электрооборудование частично устанавливаются в подземных зданиях. Подземную подстанцию ​​целесообразно строить в плотно застроенных и густонаселенных районах.

В зависимости от статуса и функции подстанции в энергосистеме подстанцию ​​обычно можно разделить на узловую подстанцию, подстанцию ​​регионального значения и подстанцию ​​общего назначения.

Узловая подстанция расположена в опорной точке энергосистемы. Напряжение стороны высокого напряжения обычно составляет 500 (750) кВ, а напряжение стороны среднего и низкого напряжения обычно составляет 220 кВ (330 кВ) и 35 кВ. Высоковольтная сторона узловой подстанции подключена к региональной энергосистеме и подключена к нескольким крупным источникам электроэнергии, а на высоковольтной стороне осуществляется передача большого объема электроэнергии.

Подстанция оснащена несколькими понижающими трансформаторами большой мощности, которые забирают электроэнергию из региональной сети и снабжают электроэнергией важные подстанции региона. Сторона нагрузки такого типа подстанции часто является основной точкой региональной электросети. После сбоя питания всей станции произойдет стабильное повреждение системы, коллапс электросети, что приведет к сбою питания на большой территории.

Важные подстанции регионального значения расположены в центральной точке региональной сети. Напряжение стороны высокого напряжения обычно составляет 220 (330) кВ, а напряжение стороны среднего и низкого напряжения обычно составляет 110 кВ и 35 кВ или 10 кВ. Подстанции этого типа в основном скачивают электроэнергию из региональной электросети и поставляют ее в региональную распределительную сеть или напрямую потребителям. После отключения электроэнергии на всей станции это может привести к обрушению региональной энергосистемы и повлиять на электроснабжение всего региона.

К данному типу подстанций предъявляются разные требования к основной электропроводке из-за различной структуры электросетей в разных регионах. Например, при сильной структуре региональной электросети и реализации конфигурации N-1 (или N-2) требования к надежности основной электрической проводки подстанции относительно снижаются.

Общая подстанция расположена в конце районной сети, также известная как конечная подстанция. Напряжение на стороне высокого напряжения в основном составляет 110 кВ, но также и 220 кВ, а напряжение на стороне среднего и низкого напряжения обычно составляет 35 и 10 кВ. Существуют также стороны высокого напряжения 110 кВ или 220 кВ непосредственно до 35 кВ или 10 кВ. Понижающий источник питания используется близлежащими клиентами или предприятиями. После отключения электроэнергии на всей станции пострадают только близлежащие пользователи и предприятия, а масштаб воздействия невелик.
