Устойчивая к атмосферным воздействиям оцинкованная угловая стальная башня

Устойчивая к погодным условиям опора из оцинкованной угловой стали представляет собой обычную решетчатую опору из угловой стали — классическую рабочую лошадку линий электропередачи по всему миру — с одной модернизацией, которая меняет все: полное горячее цинкование. Каждый элемент, болт и фитинг покрыты металлическим цинком, создавая барьер, который останавливает ржавчину еще до ее появления.

Сталь хочет ржаветь. Во влажном прибрежном воздухе, в промышленных атмосферах с соединениями серы, в тропиках — незащищенная сталь теряет 0,1–1 мм толщины в год. Башня, которая должна прослужить 50 лет, без защиты может привести к серьезной потере секций через 10–15 лет. Гальванизация меняет эту математику: слой цинка корродирует преимущественно (жертвенная защита), а там, где он разрушается, образуется защитная патина из оксида цинка, которая замедляет дальнейшее разрушение. Башня фактически «носит броню» уже полвека.

Структура и материалы устойчивой к атмосферным воздействиям оцинкованной угловой стальной башни

В опоре используется та же проверенная геометрия решетки, что и в стандартных угловых стальных опорах: четыре основные опоры из угловой стали, скрещенные по схеме X или K, с поперечинами для поддержки проводников. Что делает его «погодоустойчивым», так это характеристики материала и система покрытия:

Сталь опоры: высокопрочный низколегированный уголок Q355/Q420, выбранный с учетом запаса прочности на коррозию.

Цинкование: горячее погружение согласно ISO 1461 / GB/T 2694, минимум 85 мкм (110–120 мкм для прибрежных районов)

Покрытие кромок: кромки и отверстия под болты покрываются таким же цинковым покрытием, как и плоские поверхности.

Метизы: все болты, гайки и шайбы оцинкованы по одному стандарту.

Ремонтное покрытие: в комплект входит двухкомпонентная краска с высоким содержанием цинка для подкраски объекта после возведения.

Опционально: стойки из атмосферостойкой стали (Кортен) для максимальной долгосрочной экономичности в суровых зонах.

Горячее цинкование защищает двумя способами. Во-первых, он изолирует сталь от кислорода и влаги. Во-вторых — и это самое интересное — если покрытие царапается до голой стали, окружающий цинк разъедает вместо стали, «жертвуя» собой, чтобы защитить царапину. Ни одна другая система покрытия не предлагает такую ​​самовосстанавливающуюся защиту за такую ​​цену.

Ключевые особенности и преимущества

Срок службы более 50 лет, документально подтверждено

Согласно классификации атмосферной коррозионной активности ISO 9223, оцинкованное покрытие толщиной 85 мкм обеспечивает срок службы более 50 лет в условиях C2–C3 (сельские/пригородные) и 25–40 лет в условиях C4 (промышленные/прибрежные районы). Мы предоставляем расчеты коррозионной стойкости к каждому предложению — перед покупкой вы увидите в письменной форме ожидаемый интервал технического обслуживания.

Жертвенная защита, которая самовосстанавливается

Поцарапанное покрытие самовосстанавливается благодаря катодной защите: цинк вокруг царапины преимущественно разъедает и повторно покрывает открытую сталь солями цинка. Повреждения при транспортировке, царапины при эксплуатации на объекте и следы затяжки болтов не становятся точками возникновения ржавчины.

Самая низкая стоимость владения в течение всего срока службы

Сравните альтернативы: окраска требует повторного покрытия каждые 8–12 лет, каждый раз требуя подготовки поверхности и простоя башни. Гальванизация – это одноразовая процедура. В течение 50 лет цинкование обычно обходится на 50–70 % дешевле, чем программа технического обслуживания покраски, и это без учета стоимости простоев линий.

Подходит для прибрежных и промышленных зон.

Для объектов в пределах 3 км от моря или вблизи промышленных выбросов мы указываем более толстые покрытия толщиной 110–120 мкм плюс допуск на коррозию при выборе размеров элементов. Мы поставляем стойкие к погодным условиям опоры из оцинкованной угловой стали в островные государства, тропические порты и промышленные объекты в пустыне — характеристики покрытия соответствуют вашим реальным условиям.

Проверенная прочность решетки, нулевой компромисс

Вы не теряете ни одного из конструктивных преимуществ угловых стальных башен: высокое соотношение прочности и веса, простота монтажа стандартными бригадами, простой осмотр и низкая ветровая нагрузка. Устойчивость к атмосферным воздействиям — это улучшение, а не компромисс.

Применение устойчивой к атмосферным воздействиям башни из оцинкованной угловой стали

Являясь производителем и поставщиком устойчивых к атмосферным воздействиям опор из оцинкованной угловой стали, компания Maotong поставляет эти опоры оптом по прямым заводским ценам для:

Линии электропередачи в прибрежных провинциях, на островах и в прибрежных регионах.

Промышленные коридоры с агрессивной атмосферной коррозией

Тропические и субтропические сети с высокой влажностью

Распределительные и дополнительные линии электропередачи, требующие конструкции, не требующей особого обслуживания.

Долгосрочные стратегические коридоры, где отключения линий на техническое обслуживание недопустимы.

Проекты возобновляемой энергетики в суровом климате

Производственный процесс

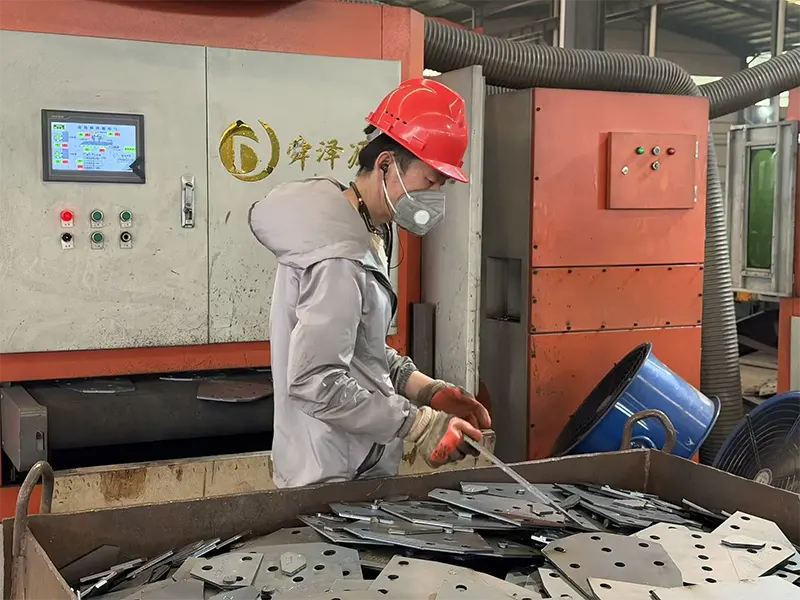

Изготовление происходит по классическому маршруту стальной угловой башни: резка на станке с ЧПУ, прецизионная перфорация отверстий, маркировка элементов и полная пробная сборка каждого типа башни перед цинкованием. Этот продукт отличается от других на этапе гальванизации.

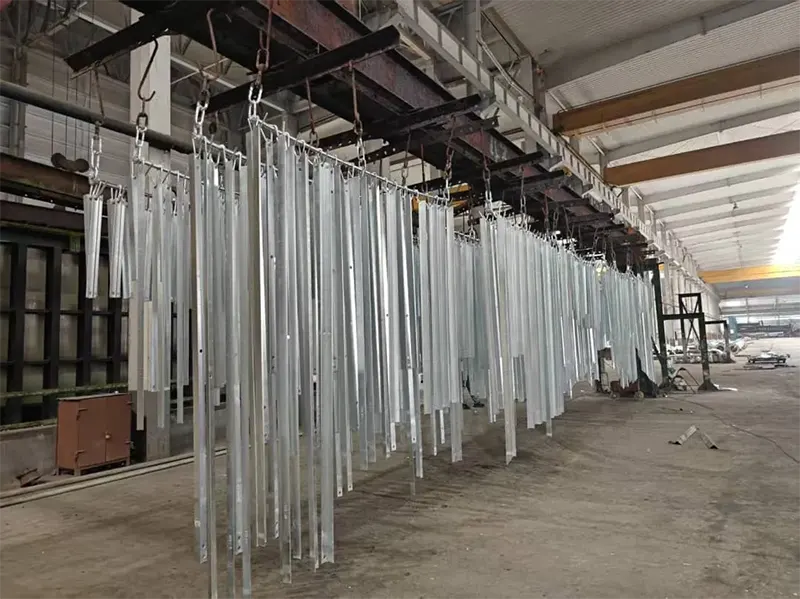

Наша линия гальванизации обрабатывает детали в пять этапов: щелочное обезжиривание для удаления масел; травление соляной кислотой до полосовой окалины; флюсование для подготовки поверхности стали; погружение в расплав цинка при температуре 445–455°С; и закалка/пассивация. В результате получается металлургически связанный слой сплава цинка и железа, а не пленка краски, который не может отслаиваться или вздуваться.

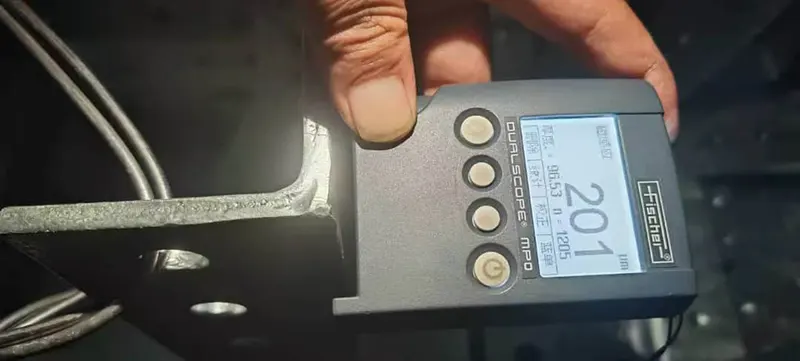

Контроль качества на линии нанесения покрытия: толщина цинка измеряется магнитными датчиками в нескольких точках на элементе, адгезия покрытия проверяется ударным испытанием, а все оголенные места ремонтируются краской с высоким содержанием цинка в соответствии с ISO 1461. Протоколы испытаний сопровождают каждую партию.

Технические характеристики продукта

Почему выбирают нас?

Maotong работает в соответствии с Национальной лицензией на производство промышленной продукции для опор ЛЭП 220 кВ, а также сертификатами качества опор из стальных труб 220 кВ и 500 кВ. Оцинкованные угловые башни — это стойки из оцинкованной угловой стали, устойчивые к атмосферным воздействиям, а не побочные конструкции.

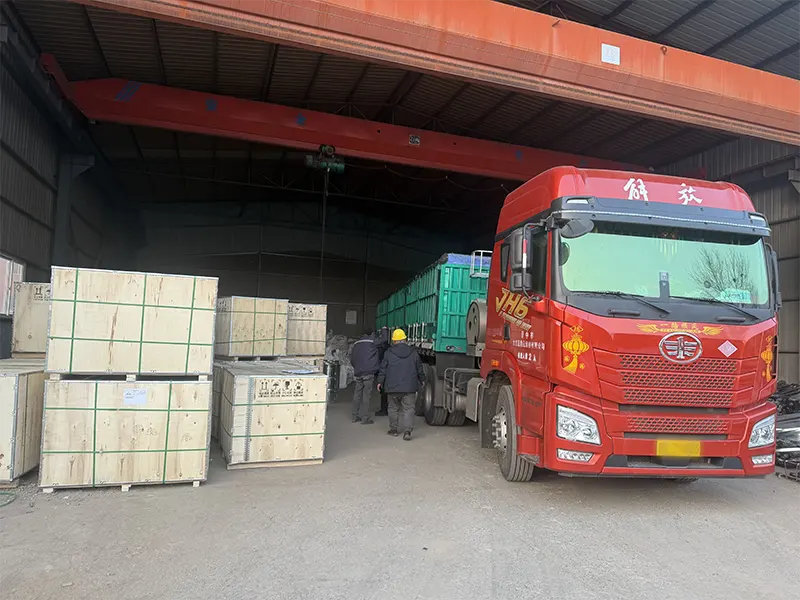

Оцинкованные элементы связываются по монтажным позициям, разделяются деревянными прокладками для защиты цинкового покрытия и обвязываются для морской перевозки. Краска для подкраски и состав для ремонта цинкования включены в каждую поставку. Погрузка контейнеров или насыпных грузов в порту Циндао.

Часто задаваемые вопросы

Вопрос: Как долго на самом деле длится цинкование?

О: Согласно ISO 9223, покрытие толщиной 85 мкм обеспечивает срок службы более 50 лет в средах C2–C3 и 25–40 лет в средах C4. В суровых зонах C5 (промышленных/морских) мы рекомендуем 110–120 мкм плюс припуск на коррозию при выборе размера элемента. Мы документируем ожидаемый срок службы в вашем предложении.

Вопрос: Что делать, если покрытие повреждено во время транспортировки или монтажа?

О: Незначительные царапины самовосстанавливаются благодаря жертвенному действию цинка. Для более глубоких повреждений мы включаем в каждую партию ремонтную краску с высоким содержанием цинка и предоставляем инструкции по подкраске. Это двухчасовая работа на месте.

Вопрос: Насколько стоимость цинкования отличается от покраски?

Ответ: Гальванизация стоит дороже, но покраска требует повторного покрытия каждые 8–12 лет, включая подготовку поверхности и доступ к башне. В течение 50-летнего срока службы цинкование обычно обходится на 50–70% дешевле по общей стоимости.

Вопрос: Можете ли вы поставить опоры для определенного класса напряжения?

О: Да, от 66 кВ до 500 кВ. Мы имеем лицензии на производство на напряжение 220 кВ и сертификаты качества до класса 500 кВ. Укажите ваше напряжение, тип башни и данные о нагрузке, и мы подготовим проект и рассчитаем стоимость.

Вопрос: Каковы ваши условия оплаты и время выполнения заказа?

A: 30% банковский депозит, остаток перед отправкой (T/T или L/C по предъявлении). Доставка около 20 рабочих дней для 30 комплектов после подтверждения депозита. EXW, FOB, CFR, CIF Циндао все доступны.
